Visão geral do produto

Produzido por meio de laminação a frio de múltiplas-passagens e recozimento contínuo em atmosfera controlada de hidrogênio-de cobre catódico de alta{2}}pureza. A laminação mecânica gera uma orientação de cristal equiaxial densa e uniforme alinhada com a direção de laminação, proporcionando alta resistência à fadiga por flexão para circuitos impressos flexíveis e dinâmicos (FPCs) e interconexões eletrônicas de alta{4}}vibração.

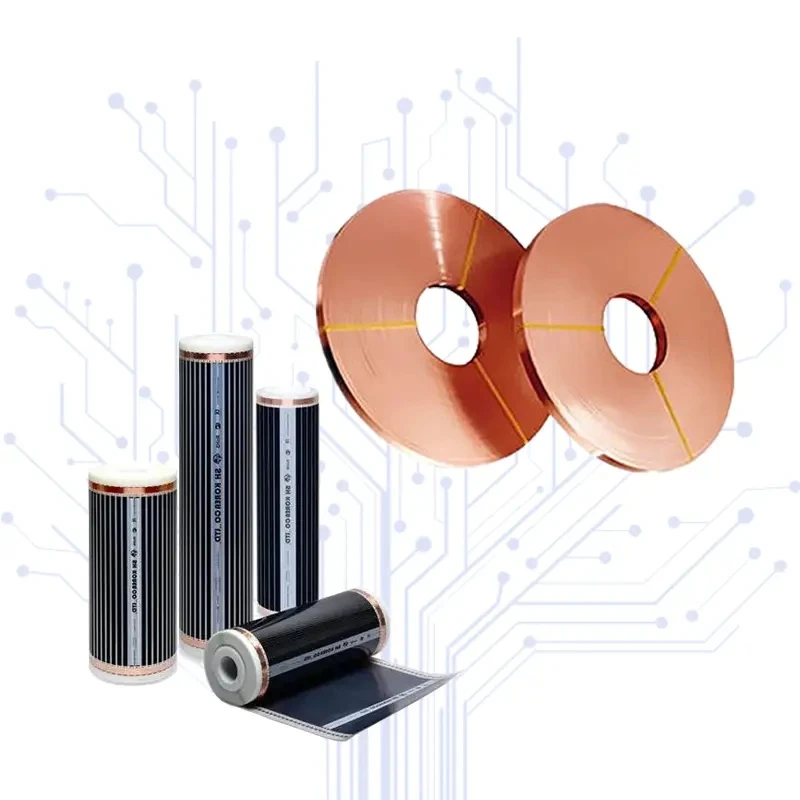

Folha de cobre RA padrão de 70μm
A folha de cobre RA padrão de 70 μm (laminada - recozida) é fabricada por meio de laminação mecânica repetida a frio e recozimento intermediário.

Ver mais Contate-nos

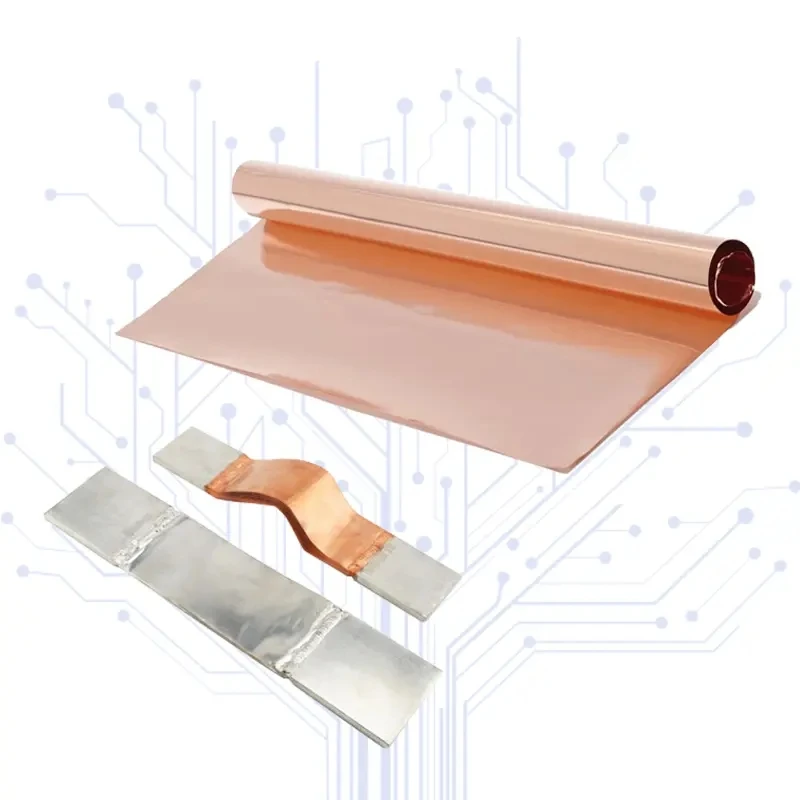

Folha de cobre RA padrão de 50μm
Folha de cobre recozida-laminada-de nível industrial projetada para aplicações de dobra dinâmica, circuitos impressos flexíveis e componentes de blindagem especializados.

Ver mais Contate-nos

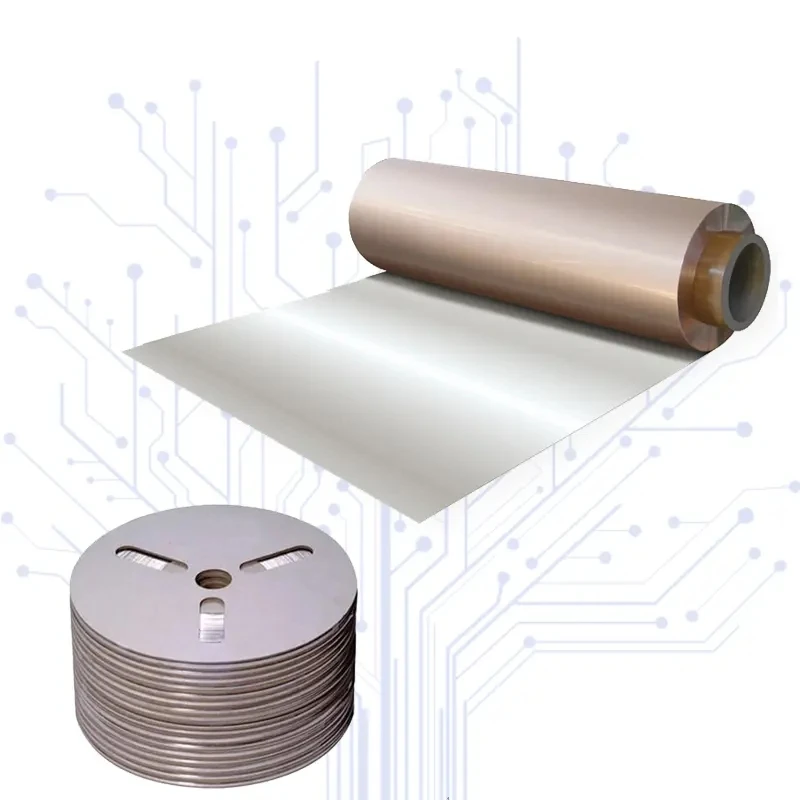

Folha de cobre RA padrão de 35μm
A folha de cobre RA padrão 35um da CIVEN Metal é um material-recozido laminado projetado para componentes eletrônicos que exigem alta flexibilidade dinâmica e espessura uniforme.

Ver mais Contate-nos

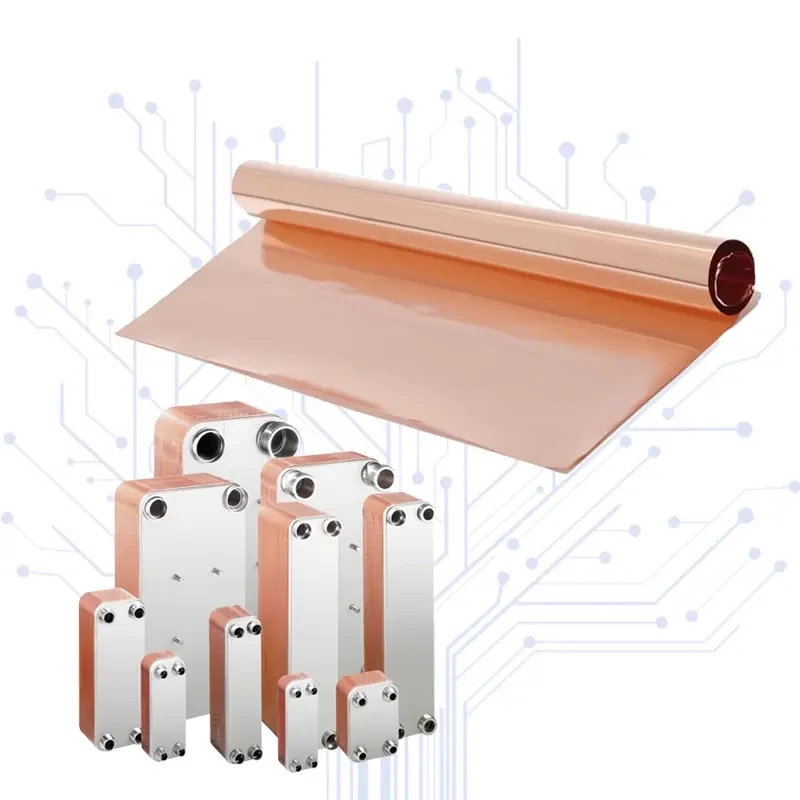

Folha de cobre RA padrão de 18μm
A folha de cobre RA padrão de 18um (laminada-recozida) é um substrato metálico-laminado a frio e com tratamento térmico-projetado para flexão dinâmica, transmissão de sinal de alta-frequência e...

Ver mais Contate-nos

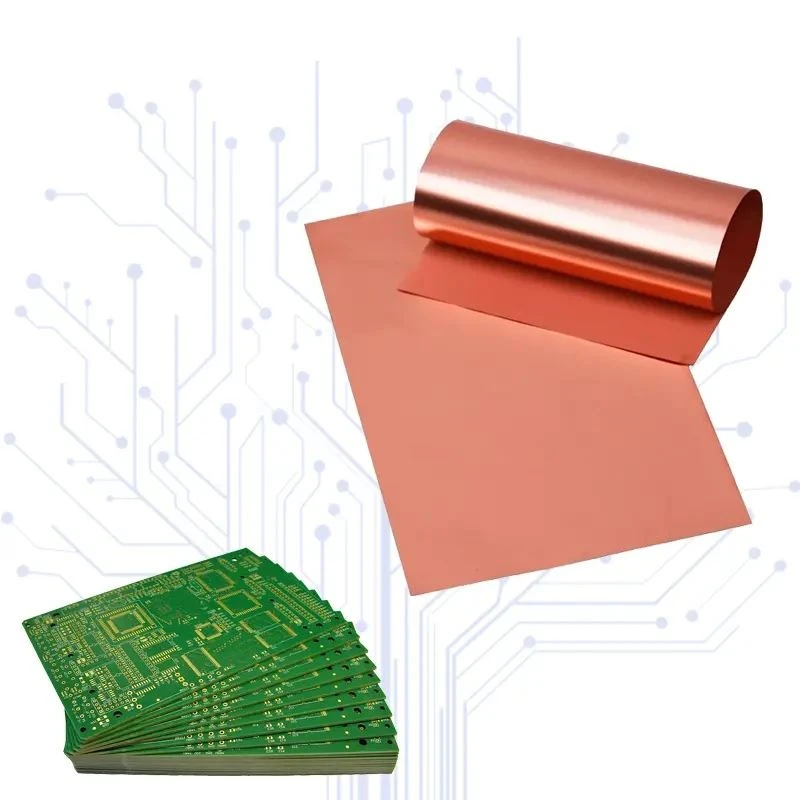

Folha de cobre RA padrão de 12μm
A folha de cobre recozida-laminada padrão 12um (RA) é fabricada por laminação a frio de precisão e recozimento intermediário, projetada para flexão dinâmica e aplicações eletrônicas de...

Ver mais Contate-nos

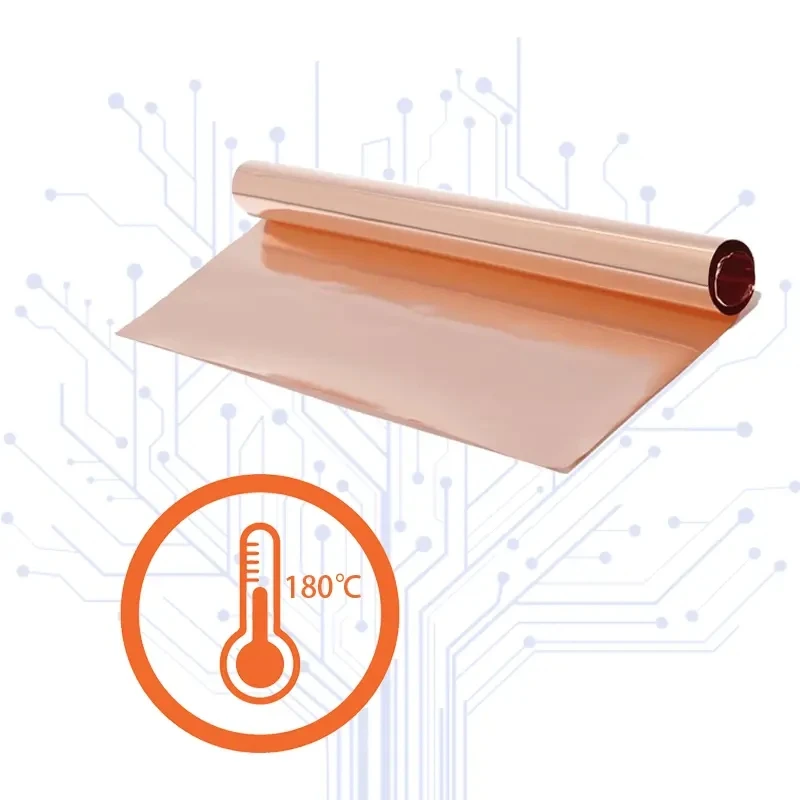

Folha de cobre RA padrão de 9μm
A folha de cobre recozida-laminada padrão CIVEN METAL 9um (RA) é um substrato metálico de alta-pureza projetado para circuitos impressos flexíveis e dinâmicos (FPCs) e interconexões de alta-densidade.

Ver mais Contate-nos

Material chave

Matéria-prima:Cobre de passo resistente eletrolítico (ETP) (C11000 / Cu-ETP) ou cobre eletrônico livre de oxigênio (OFE) (C10200 / C10100).

Pureza do Cobre:>= 99.90% (ETP) or >= 99.99% (OFE).

Controle de inclusão:A fusão por indução a vácuo e o lingotamento contínuo restringem vestígios de impurezas metálicas e gasosas (Oxigênio<= 10 ppm for OFE grade) to prevent micro-void formation during high-temperature polymer laminations.

Recursos de desempenho

Resistência à fadiga por flexão

A configuração de grãos equiaxiais distribui uniformemente o estresse mecânico repetitivo, evitando micro-fissuras em zonas dobráveis.

Transmissão-de baixa perda

A retificação precisa do rolo de trabalho-atinge valores baixos de Rz, minimizando a perda de sinal de efeito de-pele-de alta frequência.

Consistência de Deformação Plástica

O crescimento estável do cristal garante alongamento uniforme durante a estampagem e conformação.

Adesão umectante

Inline solvent degreasing and chemical passivation remove residual rolling lubricants, yielding a wetting tension of >= 38 mN/m para confiabilidade de gravação e colagem adesiva.

Especificações Técnicas

Parâmetro	Grau ETP padrão	Grau-livre de oxigênio (OFE)	Padrão de teste
Conteúdo de cobre	>= 99.90%	>= 99.99%	ASTM B152/JIS H3100
Condutividade Elétrica	>= 100% IACS	>= 101% IACS	ASTM B193
Densidade	8,94g/cm3	8,94g/cm3	Método de Arquimedes
Rugosidade Superficial (Rz)	0,6 hum - 1.5 hum	0,4 hum - 1.2 hum	ISO 4287/JIS B0601
Alongamento na ruptura	15% - 35% (por temperamento)	18% - 40% (por temperamento)	IPC-TM-650 2.4.18
Resistência à tracção	200 - 450 MPa (por têmpera)	180 - 420 MPa (por têmpera)	IPC-TM-650 2.4.18

Espessura e largura disponíveis

Faixa de espessura

9um a 70um

Espessuras Padrão

9 hum, 12 hum, 18 hum, 35 hum, 70 hum

Faixa de largura

10 mm a 620 mm (fenda conforme especificação)

Tolerância de Espessura

+/- 1.0 um (for thickness < 18 um), +/- 5% (for thickness >= 18 hum)

Diâmetros internos do núcleo (ID)

Núcleos de aço ou papel de precisão de 76 mm (3 polegadas) e 152 mm (6 polegadas).

Superfície / Têmpera / Propriedades Mecânicas

Temperamentos

Soft Annealed (O): High elongation (>30%), baixa resistência à tração; aplicado em formas-delineadas profundas e circuitos flexíveis estáticos.
Meio-duro (H02): resistência à tração e conformabilidade equilibradas; aplicado no roteamento FPC geral.
Full-Hard (H04): Maximum tensile strength (>400MPa); aplicado em zonas de transição rígidas-flexíveis que exigem rigidez dimensional.

Tratamentos de Superfície

Não tratado (liso): acabamento laminado com passivação anti-oxidação.
Roughness-Enhanced (Nodular): Electro-deposited micro-nodules on one or both sides to increase peel strength (>8,0 N/cm) com filmes de poliimida (PI) ou PET.

Fabricação e Controle de Qualidade

Fluxo de Produção
Fundição Contínua / Laminação a Quente:Conversão de cátodos de cobre de alta-pureza em fio-máquina ou placas intermediárias.

Laminação a frio de-passagens múltiplas:Laminadores tandem com controle automático de calibre (AGC) reduzem a espessura sob tensão regulada.

Recozimento Brilhante Contínuo:Fornos com atmosfera protetora de hidrogênio-nitrogênio eliminam a oxidação e aliviam tensões residuais internas.

Limpeza e Passivação de Superfícies:A limpeza ultrassônica de vários-estágios remove óleos residuais de laminação, seguida de revestimento de conversão química anti-manchas.

Corte de precisão:Corte com navalha ou cisalhamento com altura controlada das rebarbas nas bordas.

Equipamento de inspeção e teste

Monitoramento de dimensão

Micrômetros a laser e medidores de raios-beta em linha para verificação de espessura e largura.

Teste Mecânico

Máquina de teste de tração universal que verifica o alongamento e a resistência ao escoamento de acordo com IPC-TM-650.

Detecção de defeitos

Sistemas de visão de inspeção óptica automatizada (AOI) que examinam rolos mestres em busca de furos, arranhões e marcas de rolos.

Teste de propriedades elétricas

Medidores de condutividade por correntes parasitas.

Certificações de Qualidade

Sistema de Gestão da Qualidade ISO 9001:2015
IATF 16949:2016 Sistema de Gestão da Qualidade Automotiva
Relatórios de conformidade RoHS e REACH fornecidos por lote.

Aplicativos

Circuitos Impressos Flexíveis (FPCs)

Camadas de roteamento dinâmico em smartphones, painéis automotivos e endoscópios médicos.

Baterias-de íon de lítio

Folhas coletoras de corrente para abas de células de bolsas e conexões flexíveis de barramentos.

Blindagem EMI

Camadas de aterramento em hardware de telecomunicações de alta-densidade.

Estampagem de Precisão

Conectores eletrônicos em miniatura e enrolamentos de transformadores.

Personalização e fornecimento OEM

Corte personalizado

Tolerâncias de largura mantidas em +/- 0.1 mm com rebarbas de borda restritas a < 5% da espessura da folha.

Ajuste de passivação de superfície

Tempos de imersão anti{0}}manchas e fórmulas personalizadas para combinar com linhas de limpeza com solvente ou ácido a jusante.

Programa de rolo de amostra

Rolos de teste-pequenos lotes (10 kg a 50 kg) fornecidos com relatórios de teste de material (MTR) completos para validação do processo.

Embalagem e entrega

Estrutura de embalagem

Embalagem suspensa em caixote de madeira. A folha metálica é envolvida em sacos a vácuo com barreira contra umidade-de múltiplas camadas com dessecantes de sílica gel, separados por protetores de borda para evitar esmagamento do núcleo ou danos por vibração durante o transporte.

Rastreabilidade

Cada rolo carrega uma etiqueta de código de barras exclusiva vinculada ao número de calor da matéria-prima, lote rolante e registro de inspeção de controle de qualidade.

Tempo de espera

2 semanas para larguras de fenda-padrão em estoque; 3 a 4 semanas para especificações personalizadas de têmpera ou largura.

Por que CIVEN Metal

Controle direto do moinho

Integração-interna, desde laminação a frio até recozimento e corte de precisão, garantindo a consistência do lote.

Limites rígidos de defeitos

Limites controlados para rachaduras nas bordas, resíduos de óleo e variações do medidor fora das tolerâncias especificadas.

Transparência Técnica

Relatórios abrangentes de testes de materiais (MTR) fornecidos com cada remessa, verificando valores mecânicos e químicos exatos.

Perguntas frequentes

P: Qual é a diferença entre a folha de cobre RA e a folha de cobre ED?

R: A folha RA é mecanicamente laminada e recozida, resultando em uma estrutura cristalina equiaxial que fornece alta flexibilidade e resistência à fadiga por flexão. A folha ED é cultivada a partir de um banho de revestimento em um tambor rotativo, apresentando uma estrutura de grão colunar adequada para gravação de alta-corrente, mas com menor vida útil flexível dinâmica.

P: Qual é o comprimento padrão do rolo para pedidos de teste?

R: Os rolos de teste são fornecidos em comprimentos de 100 metros a 500 metros, ou por especificações de peso (10 kg a 50 kg), dependendo da espessura necessária.

P: Como é evitada a oxidação durante o frete marítimo internacional?

R: Os rolos são selados-a vácuo em sacos-de polietileno resistentes contendo papel inibidor de corrosão em fase de vapor (VCI) e dessecantes dentro de caixas de madeira-livres de fumigação.

P: O CIVEN Metal pode fornecer resistência à tração personalizada para requisitos específicos de estampagem?

R: Sim. Ao ajustar a taxa de redução-a frio antes do recozimento final, os valores de resistência à tração e alongamento são ajustados dentro dos limites metalúrgicos do cobre.
